عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

الصين عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة المزود
عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة المزود عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة المزود عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة المزود

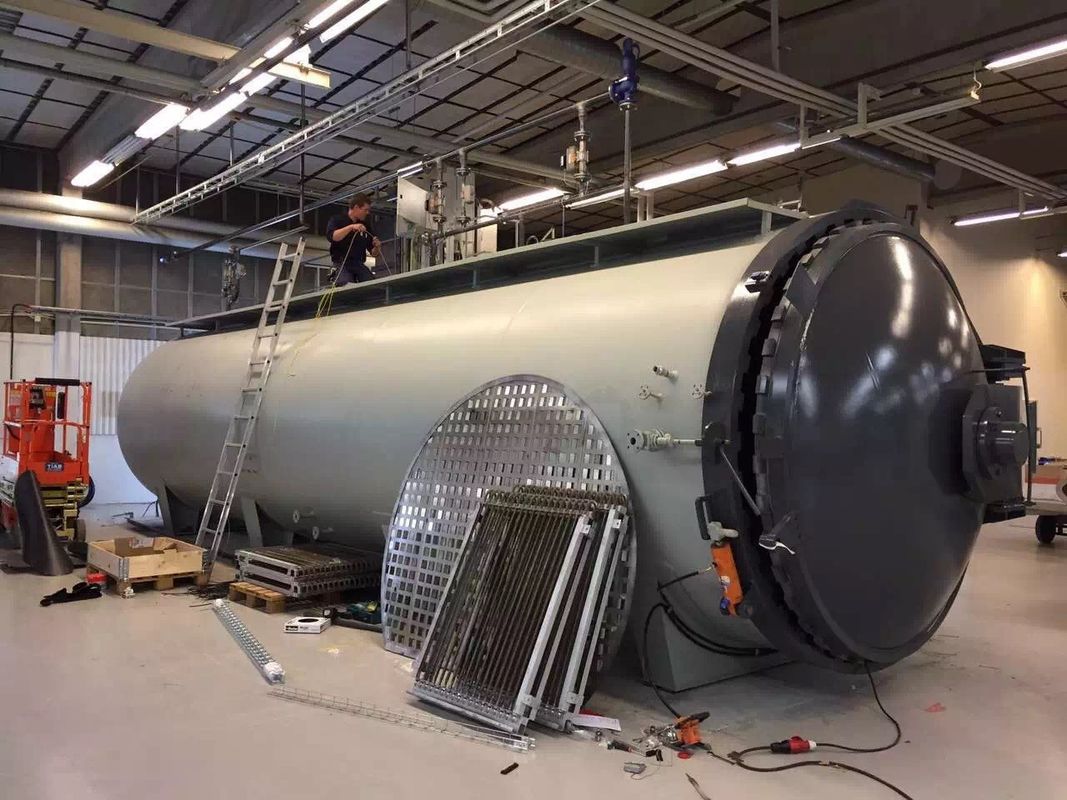

صورة كبيرة :  عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: OLYMSPAN
إصدار الشهادات: CE, ASME or GB150
رقم الموديل: FGZ

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: 50000USD-100000USD
تفاصيل التغليف: عارية
وقت التسليم: 90days
شروط الدفع: L / C ، T / T
القدرة على العرض: 20set شهريا
اتصل
مفصلة وصف المنتج
الكربون الصلب: مطبوعة الاهلية: المطلب
حالة: جديد درجة حرارة العمل: 134 ، 126
بحجم: طلب العميل ، 700 مم * 1000 مم ، 3200 * 2200 * 2300 مم دور: تعقيم بالبخار بدرجة حرارة عالية
تسليط الضوء:

الأوتوكلاف الجوي

,

آلة الأوتوكلاف الصناعية

,

الأوتوكلاف عالي الأداء من ألياف الكربون

الأوتوكلاف من ألياف الكربون 1.5X4M يستخدم للطيران مع علامة CE أو معيار ASME





1. مقدمة موجزة

في السنوات العشر الماضية ، شهدنا تطور مواد جديدة بخصائص ميكانيكية وفيزيائية ممتازة.تجد المقاومة الميكانيكية ، إلى جانب خفة المواد المركبة ، المزيد والمزيد من التطبيقات.نسمي المواد المركبة المنتج الذي تم الحصول عليه من بلمرة ألياف الكربون والراتنجات ، معدة بشكل كافٍ وتشكيل طبقات متداخلة من الألياف والراتنج على القوالب أو النوى.

الأوتوكلاف عبارة عن معدات رئيسية لتشكيل الضغط الساخن لألياف الكربون ومركبات مصفوفة الراتنج (بوليميد ، بيسماليميد ، راتنجات الايبوكسي ومصفوفات راتنجات اللدائن الحرارية ، إلخ) ، في الواقع ، يتم الحصول على جودة المنتج داخل الأوتوكلاف لتصل إلى زيادة ميزات ميكانيكية تصل إلى 20-30٪ مقارنة بطرق البلمرة الأخرى ، والتي لا تتوقع الضغط الخارجي للمنتج.

تسمح موثوقية ودقة الدورات التي يمكن الحصول عليها باستخدام الأوتوكلاف SINOMAC بالوصول إلى معايير الجودة العالية للمنتج والحفاظ عليها ، والتي تستخدم على نطاق واسع في مجالات التكنولوجيا الفائقة مثل الفضاء والسيارات والإلكترونيات والأسلحة وحركة المرور ، المعدات الرياضية ونوع جديد من الطاقة ، إلخ.

2. البيانات الأساسية

2-1.نموذج وحجم الأوتوكلاف المركب

Ø طراز الأوتوكلاف: SN-CGF1540

Ø القطر الفعال: 1500 مم

Ø الطول الفعال: 4000 مم

تعريف: * القطر الفعال هو القطر العملي للأوتوكلاف.

* تأثير الطول يشير إلى القيام بالطول الفعلي للمادة المركبة.

2-2.أداء الإنتاج

Ø حجم المنتج: ماكس.1400 مم × 4000 مم

2-3.الطاقة الكهربائية

Ø جهد التشغيل: 380VAC ، 3PE ، 50 / 60Hz ،> = 160KVA

Ø قوة التحكم: 220VAC / 50Hz / 24VDC

Ø القدرة الإجمالية: 154.2 كيلوواط (بما في ذلك الأوتوكلاف ومضخة التفريغ ومضخات المياه وبرج المياه)

2-4.إمداد الماء والهواء:

Ø استهلاك مياه التبريد: ~ 10m3/ ح

Ø ضغط مياه التبريد: 3 بار كحد أدنى ~ حد أقصى.6 بار

Ø هواء التحكم لمعدات التحكم: 5 ~ 7 بار

Ø ماكس.مصدر النيتروجين للأوتوكلاف: 15 بار

3. الميزة العامة وعملية عمل الأوتوكلاف

3-1.الميزة العامة

OLYMSPAN Autoclave عبارة عن وعاء ضغط مغلق يمكن تسخينه بواسطة وحدة تسخين بالحمل القسري ، حيث يمكن التحكم في درجة الحرارة والضغط والفراغ بشكل فعال.عن طريق تصميم متطور ، يتكون من متعة الحمل الحراري ووحدة المحرك ، يمكن تعديل نظام طاقة التسخين الناتج 0-100٪ ، والتحكم النسبي في الضغط والتبريد ومكونات العادم.يمكنه الحصول على درجة حرارة وضغط موحدين وفقًا لمنحنى العملية.يتم التحقق من درجة الحرارة في مرحلة التسخين والحفظ والتبريد.يمكن ضبط تدرجات التدفئة / التبريد بواسطة المشغل.يتم ضبط الضغط في مرحلة الضغط والحفظ والإفراج.

3-2.عملية العمل

تشتمل عملية العمل الكاملة لـ OLYMSPAN Autoclave على 17 مقطعًا. في كل جزء ، يمكن ضبط ومراقبة قيمة درجة الحرارة والضغط والفراغ ووقت المقطع بواسطة HIM والكمبيوتر الشخصي ، وسيتم تنفيذ عملية التشغيل من خلال برنامجنا المطور حصريًا وهو يعتمد على نظام التحكم PLC لضمان التشغيل التلقائي الكامل.OLYMSPAN Autoclave مناسب لتصنيع مختلف المواد المركبة ، ويمكنه أيضًا ضمان جودة المنتج المثالية.





عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة



وصفات على سبيل المثال:



عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

Vacu1: الحد الأدنى من ضغط الفراغ Vac2: أقصى ضغط للفراغ

Press.1: ما قبل الضغط Press.2:الضغط النهائي

Temp1: درجة حرارة الجزء الأول Temp2: درجة حرارة الجزء الثاني

Temp3: درجة حرارة الجزء الثالث Temp4: درجة حرارة الجزء الرابع

Temp5: درجة حرارة التبريد والإفراج

T1: حفظ وقت الجزء الأول T2:حفظ الوقت من الجزء الثاني

T3: حفظ وقت الجزء الثالث T4:حفظ وقت الجزء الرابع



(1) ضع الفراغ من المواد المركبة والقوالب في كيس التفريغ ، ثم ضعه في الأوتوكلاف معًا ، وأخيراً ، ابدأ في الفراغ ، ووصل الفراغ إلى نقطة التحديد: Vacu1

(2) بدء التسخين ، ارتفاع درجة الحرارة إلى نقطة التحديد: درجة الحرارة 1 ، في نفس الوقت ، الضغط ، ارتفاع الضغط إلى نقطة التحديد: اضغط 1 ، ثم بدء مرحلة الحفظ الأولى ، وقت الحفظ هو النقطة المحددة T1.

(3) أكملت مرحلة الحفظ الأولى ، واستمر في التسخين ، وارتفع درجة الحرارة إلى النقطة المحددة: Temp2 ، أو الفراغ إلى Vacu2 أو الضغط الجوي ، ثم بدأ في بدء مرحلة الحفظ الثانية ، ووقت الحفظ هو نقطة التحديد T2.

(4) أكملت مرحلة الحفظ الثانية ، الضغط ، ارتفاع الضغط إلى نقطة التحديد: اضغط 2.

(5) الاستمرار في التسخين ، ارتفاع درجة الحرارة إلى نقطة التحديد: Temp3 ، بدأ في بدء مرحلة الحفظ الثالثة ، ووقت الحفظ هو نقطة التحديد T3.

(6) أكملت مرحلة الحفظ الثالثة ، واستمر في التسخين ، وارتفع درجة الحرارة إلى نقطة التحديد: Temp4 ، بدأ في بدء مرحلة الحفظ الرابعة ، ووقت الحفظ هو نقطة التحديد T4.

(7) اكتملت مرحلة الحفظ الرابعة ، وبدأت في بدء مرحلة التبريد ، حتى تنخفض درجة الحرارة إلى النقطة المحددة: Temp5.

(8) إطلاق الهواء

3-3.معاينة الوصفة

يمكنك حفظ واختيار وصفة مختلفة.

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

3-4.هيكل نظام التحكم

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

3-5.مواصفات التشغيل

3-5-1 ضغط

Ø متوسط ​​الضغط: نيتروجين

Ø أقصى ضغط عمل :: 1.5 ميجا باسكال (15 بار)

Ø أقصى ضغط تصميم: 1.6 ميجا باسكال (16 بار)

Ø معدل الضغط: 0-0.6 بار / دقيقة متوسط ​​المعدل من 0 بار إلى الحد الأقصى.ضغط العمل.

Ø معدل إزالة الضغط: 0-0.6 بار / دقيقة متوسط ​​المعدلات من الحد الأقصى.ضغط العمل حتى 0 بار.

3-5-2 درجة حرارة

Ø درجة حرارة العمل القصوى: 250 درجة مئوية

Ø أقصى درجة حرارة لتصميم الوعاء: 260 درجة مئوية

Ø معدل التسخين: 0-3 درجة مئوية / دقيقة بناءً على متوسط ​​درجة حرارة الهواء من درجة الحرارة المحيطة إلى 250 درجة مئوية والأوتوكلاف مع 800 كجم PCM و 1500 كجم من الفولاذ.

Ø معدل التبريد: 0-3 درجة مئوية / دقيقة بناءً على متوسط ​​درجة حرارة الهواء من 250 درجة مئوية إلى 50 درجة مئوية والأوتوكلاف مع 800 كجم PCM و 1500 كجم من الفولاذ.

3-5-3 مكنسة كهرباء

Ø فراغ الحد: ≤-0.098Mpa

Ø فراغ العمل الأقصى: -0.08Mpa

4. تفاصيل المعدات

4-1.الهيكل العام

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

4-2.ضغط الأوعية

وعاء ضغط بباب سريع الفتح ، مصدق على رمز وعاء الضغط الصيني.الشهادة GB150-2011

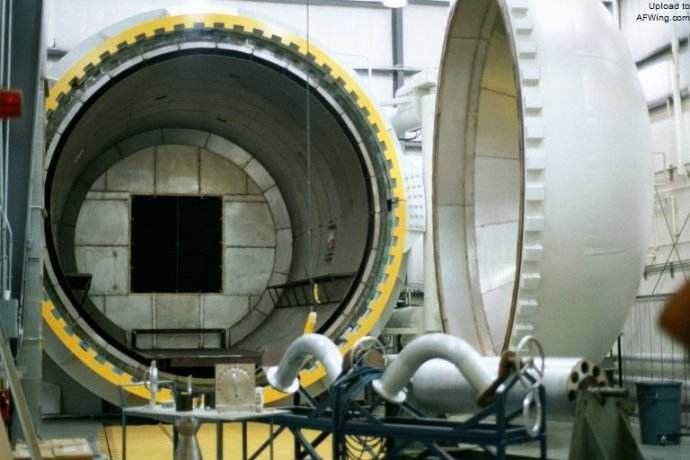

4-3.أبواب الإغلاق السريع

Ø يتكون النظام بأكمله من أربعة أجزاء: زوج من شفة التروس ، وأجهزة مدفوعة ، وحلقة مانعة للتسرب ، ونظام حماية من درجات الحرارة العالية.

Ø فتح الباب وإغلاقه وقفله هيدروليكيًا.يتم التحكم فيه عن طريق نظام PLC.

Ø حلقة الختم مصنوعة من مطاط السيليكون ، مقاومة درجات الحرارة العالية.

Ø يمكن تشغيلها يدويًا بواسطة المفاتيح الموجودة على الخزانة الكهربائية بالقرب من الباب أيضًا.

Ø نوع الباب: فتح اليسارالجانب.(مواجهة الباب)

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة














4-4.نظام العزل

Ø العزل: عازل داخلي

Ø مادة العزل: ألياف السيراميك

Ø الصفائح المعدنية الداخلية: الفولاذ المقاوم للصدأ ، 1.0 مم

Ø سماكة العزل: 100 مم

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة

4-5.دعامات أرضية وقضبان

Ø تحميل السكك الحديدية: 4000 كجم ، يمكن تقديم تحميل متزايد اختياريًا.

Ø نوع السكة :: زاوية فولاذية متساوية

Ø التحميل الأرضي :: 400 كجم ، يمكن تقديم تحميل متزايد اختياريًا.

Ø شكل دعائم الأرضية: صفيحة ممزقة (4 مم)

4-6.نظام التدفئة

Ø يتكون نظام التسخين من ثلاث مناطق تسخين وعناصر تسخين موجودة في قاع الوعاء لسهولة الصيانة.

Ø تدفئة كهربائية ، سخانات أنبوبية غير متصلة

Ø يتم التحكم في العديد من البنوك عبر الثايرستور SCR.

Ø التحكم النسبي ، 0-100٪ الإخراج.

Ø يتم التحكم في عملية التسخين بواسطة جهاز التحكم في درجة الحرارة ، والوضع هو التحكم PID ، ويتم تنظيمه بواسطة نظام PLC.

4-7.مكونات الضغط

Ø مدخل وصمام عادم ، صمام كروي قابل للضبط كهربائياً هوائيًا يتم التحكم فيه نسبيًا.

Ø صمام عادم يدوي ، صمام كروي من 3 قطع.

Ø كاتم صوت العادم (ممتص أسلم) يجعل الضوضاء أقل من 70 ديسيبل.حاسب شخصي 1

Ø محول الضغط: 1

الدقة: +/- 50mbar (0.005Mpa)

Ø مقياس الضغط: 1

Ø تحمل التحكم في الضغط: ± 0.1 بار

4-8.نظام التبريد(مبادل حراري)

Ø يقع المبادل الحراري في الجزء السفلي من الأوتوكلاف لسهولة الصيانة.

Ø مبادل حراري من الفولاذ المقاوم للصدأ ، جميع الأجزاء المبللة الداخلية من الفولاذ المقاوم للصدأ.متعدد الصفوف الأنابيب ذات الزعانف.

Ø صمام التبريد النسبي للتحكم الرئيسي في التبريد.

Ø صمامات رذاذ الهواء وضباب الماء للتحكم في التبريد المسبق.

4-9.نظام الحمل القسري (نظام تدوير الهواء)

Ø قناة الهواء الساخن


يختلف الأوتوكلاف المركب OLYMSPAN عن الأوتوكلاف التقليدية.لا يتطلب مجرى هواء شعاعي وبدلاً من ذلك يستخدم الأرضية كنظام توصيل الهواء إلى الأمام.هذا التصميم الفريد يقلل التكلفة بالنسبة للعميل ، ويجعل درجة الحرارة أكثر اتساقًا.

Ø مروحة المحرك للتداول

المحرك مثبت بمسامير في جسم الأوتوكلاف ، وهو يقود المروحة مباشرة.

Ø المعلمات الرئيسية لمروحة المحرك الدوارة

الطاقة: 18.5 كيلو وات ، التحكم في تحويل التردد

تنسيق الاتصال: اتصال مباشر ،

سرعة الدوران المقدرة: 960r / min (400V / 50HZ) ،

عجلة المروحة: 6 # المكره الطرد المركزي ،

ضغط الرياح: 1050 باسكال ،

معدل التدفق: 8900 م3/ ح.

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة
Ø رمح الختم والتبريد

محرك خاص مغلق بالكامل ، محامل بسلسلة درجات الحرارة العالية SKF.الهيكل سهل الصيانة.الاستخدام العملي لتبريد المياه ، تبريد مياه العمود بمضخة مياه منفصلة ومفتاح تدفق ليتم تركيبهما لمراقبة تدفق المياه والتنبيه / إيقاف الدورة تلقائيًا إذا لم يكن هناك تدفق كافٍ للمياه.



4-10.مكونات مراقبة درجة الحرارة

Ø تحمل التحكم في درجة الحرارة: ± 2 درجة مئوية

Ø المزدوجات الحرارية لدرجة حرارة الهواء: قطعة واحدة ، ثابتة

Type-K ، بما في ذلك مراقبة / التحكم في الكمبيوتر ، والحصول على البيانات

Ø المزدوج الحراري للسلامة عالية الحد: قطعة واحدة ، ثابتة

Type-K ، بما في ذلك مراقبة / تحكم الكمبيوتر

Ø الجزء المزدوج الحراري: 20 قطعة ، يمكن أن يكون متحركًا

Type-K ، بما في ذلك مراقبة الكمبيوتر ، والحصول على البيانات ، والتحكم.



4-11.نظام الشفط

4-11-1 منافذ مصدر الفراغ: إجمالي 10 قطعة

4-11-2 سيتضمن كل منفذ مصدر ما يلي:

Ø ½ "وصلة أنبوب لولبي داخلي

Ø صمام مانع يدوي خارجي ، صمام كروي ثلاثي القطع ، فولاذ مقاوم للصدأ

Ø صمام اختيار فراغ يتم التحكم فيه بواسطة الكمبيوتر ، صمام كروي مكون من 3 قطع ، فولاذ مقاوم للصدأ.

Ø صمام تحديد فتحة التهوية يتم التحكم فيه بواسطة الكمبيوتر ، صمام كروي مكون من 3 قطع ، فولاذ مقاوم للصدأ.

Ø أنابيب من الفولاذ المقاوم للصدأ ، ¼ "

4-11-3 منافذ محول الطاقة الفراغية: إجمالي 10 قطعة

4-11-4 سيشمل كل منفذ لمحول طاقة تفريغ ما يلي:

Ø ½ "وصلة أنبوب لولبي داخلي

Ø صمام مانع يدوي خارجي ، صمام كروي مكون من 3 قطع ، فولاذ مقاوم للصدأ

Ø أنابيب من الفولاذ المقاوم للصدأ ، ½ "

4-11-5 محول فراغ: إجمالي 11 قطعة

Ø دليل الضغط: 15 بار

Ø المدى: -760 مم زئبق إلى 15 بار

Ø الدقة: +/- 15.6 مم زئبق

4-11-6 مرشح فراغ: مجموع 11 قطعة

بالنسبة لتطبيقات المعالجة المركبة ذات المحتوى المتطاير العالي (على سبيل المثال ، بوليميدات عالية الحرارة) ، سيكون المرشح الفراغي أكثر فاعلية في تكثيف المواد المتطايرة والمذيبات أثناء عمليات المعالجة بدرجة الحرارة العالية.

4-11-7يتم التحكم في كل مصدر فراغ بشكل فردي ، ويمكن القيام به بالتفريغ والتنفيس.وسيتم إغلاق كل منها بشكل فردي في حالة تمزق كيس الفراغ.

4-11-8 فصل الكنس والقياس.

4-11-9 اختبار تسرب الفراغ التلقائي قبل بدء الدائرة.

4-12.نظام البرق

البرق في جميع أنحاء منطقة عمل الأوتوكلاف ، 400 لوكس.

4-13 نظام التحكم

Ø تم تطوير نظام التحكم على أساس البحث والتطوير في مجال المواد المركبة ، ويتكون من PLC واحد للإدارة التلقائية للعملية وجهاز كمبيوتر واحد للإشراف على النظام.يعتمد تشغيل النظام بأكمله على حزمة البرامج الحصرية المطورة TPC (التحكم في المعالجة الحرارية).

Ø الوصول المحمي بكلمة مرور ، يمكن للمشغل تسجيل الدخول إلى النظام عن طريق الوصول إلى نموذج تسجيل الدخول الأمني ​​بالاسم وكلمة المرور.

Ø عملية تلقائية كاملة بما في ذلك إجراءات التدفئة والضغط والفراغ والتهوية والتبريد والعادم.مراقبة وعرض معلومات حالة التشغيل ، ومعلومات حفظ البيانات ، ومعلومات التحقق من السلامة وتشغيل عناصر التحكم في التجاوز ، مثل مقطع التغيير ، والتشغيل النهائي ، وما إلى ذلك.

Ø تسمح شاشة التشغيل اليدوي للمشغل بأخذ درجة حرارة التحكم اليدوي والضغط والفراغ والمروحة والصمامات على النحو المسموح به.

Ø وفقًا لمتطلبات عملية العمل المختلفة ، يمكنه ضبط وقت المقطع ، والتحكم في TC ، وقيمة درجة الحرارة ، ومعدل درجة الحرارة ، وقيمة الفراغ ، وقيمة الضغط ، ومعدل الضغط ، وما إلى ذلك قبل المعالجة ، ويمكنه أيضًا تعديل المعلمة في التشغيل المباشر.

Ø يمكنه اختيار وحفظ وصفة المعالجة المختلفة ، وعرض الوقت الحقيقي والاتجاه التاريخي للضغط والفراغ ودرجة الحرارة ؛تخزين جميع بيانات المعالجة ووظيفة التسجيل غير الورقية الخاصة بها يمكن أن تحقق الإبلاغ عن منحنى العمل ومعلمات العملية.

Ø يمكنه مراقبة جميع إجراءات الأجهزة ومعلومات نظام الأمان بشكل مستمر ، مثل قفل الأمان ، وإغلاق الباب ، وإغلاق الباب ، وما إلى ذلك.

Ø لديها نظام إنذار مسموع ومرئي وشاشة تشخيصية واكتشاف الأخطاء ، بما في ذلك إنذار درجة الحرارة الزائدة والضغط الزائد ووظائف حماية السلامة المختلفة ، مثل تسرب الفراغ ، وانحرافات دورة المعالجة الزائدة ، وفشل المكونات ، إلخ.

Ø سيسمح التحكم في التسخين للمشغل بالتحكم من المنتج أو الهواء أو الحد الأدنى من قراءة T / C ، ولوحة TPC التحكم في TC ، ويمكن للمشغل اختيار الهواء TC أو High TC أو TC المنخفض.

Ø يمكن للعميل تشغيل التسجيل وتسجيل الدخول وكتابة معلومات المنتج ، وتحقيق الإنترانت أو التحكم عن بعد.

Ø يمكنه تحقيق متطلبات إخراج البيانات والطباعة وتحليلها لتحسين جودة المنتج.

Ø UPS (مصدر طاقة غير منقطع) ، الطاقة: 1000VA

4-14.أنظمة الأمان:

Ø التشابك الميكانيكي والكهربائي لإغلاق الباب ، وإثبات الموضع مغلق ومغلق ، لا يمكن فتح الأوتوكلاف عندما يكون الضغط في الأوتوكلاف أعلى من 0.2 بار.

Ø سيكون إنذارًا تلقائيًا عند مواجهة درجة الحرارة الزائدة أو الضغط الزائد ؛انخفاض درجة الحرارة تلقائيًا عند ارتفاع درجة الحرارة ، والإفراج التلقائي عند الضغط الزائد.

Ø لديها صمام طارئ لتحرير الضغط.

Ø صمام أمان لتنفيس الضغط حاصل على شهادة CE

Ø إنذار ضغط الهواء المنخفض ، مفتاح الضغط المنخفض وتخفيف الضغط المنخفض ...

Ø تعثر محرك مروحة التدوير.

Ø إنذار صوتي ومرئي عند إغلاق فتح الباب.

Ø زر ضغط الإيقاف في حالات الطوارئ لإلغاء دورة العلاج ، ستفشل جميع صمامات التحكم في الضغط ، وصمامات التحكم في إزالة الضغط ، والتبريد الرئيسي في الأمان.

4-15.رسم

سيتم تجهيز الأوتوكلاف OLYMSPAN بطلاء شديد اللمعان "أزرق غامق".يمكن تحديد اللون الذي يطلبه العميل اختيارياً.

5. البيانات الفنية الرئيسية من الأوتوكلاف المركب

نموذج#SN-CGF1540 مركب أوتوكلاف - معلمة تقنية
رقم. وصف وحدة المواصفات والمعلمات
1 قطر العمل الفعال مم 1500
2 طول العمل الفعال مم 4000
3 الأوتوكلاف تتبع المسافة مم 800
4 ارتفاع المسار (من الأرض إلى طائرة المسار) مم 620
5 الارتفاع العلوي (من العربة إلى قمة الأوتوكلاف) مم 1140
5 ضغط التصميم الآلام والكروب الذهنية 1.6
6 الأعلى.ضغط العمل الآلام والكروب الذهنية 1.5
7 الأعلى.معدل الضغط (متوسط) بار / دقيقة 0.6
8 الأعلى.معدل إزالة الضغط (متوسط) بار / دقيقة 0.6
9 عادم صمام الأمان الآلام والكروب الذهنية 1.55
10 درجة حرارة التصميم 260
11 الأعلى.درجة حرارة العمل 250
12 الأعلى.معدل التسخين (متوسط ​​الهواء) ℃ / دقيقة 3
13 الأعلى.معدل التبريد (متوسط ​​الهواء) ℃ / دقيقة 3
14 الحمل الحراري أثناء الاختبار كلغ 800kgs PCM و 1500kgs الصلب
15 توحيد درجة الحرارة في حالة مستقرة ± 2
16 درجة حرارة الغلاف الخارجي بحد أقصى.درجة الحرارة <60
17 وضع الباب سريع الفتح ---- هيدروليكي
18 متوسط ​​العمل ---- هواء مضغوط
19 وضع التدفئة ---- كهربائي (حراري + إشعاع)
20 سخان ---- سخانات أنبوبي inconel
21 قوة التسخين كيلوواط 126
22 كمية دوران مروحة المحرك تعيين 1
23 قوة دوران محرك المروحة كيلوواط 18.5
24 نوع الحرارية ---- اكتب K.
25 المزدوجات الحرارية درجة حرارة الهواء قطعة 2
26 المزدوجات الحرارية جزء درجة الحرارة قطعة 20
27 كمية محول الضغط قطعة 1
28 خطوط فراغ قطعة 10
29 كمية مسبار الفراغ قطعة 11
30 صمامات يتحكم فيها PLC على كل خط فراغ - فراغ وتنفس
31 دقيقة.ضغط الفراغ الآلام والكروب الذهنية -0.08
33 وضع التحكم القياسي - PLC + جهاز كمبيوتر
34 برامج التحكم - التحكم في المعالجة الحرارية (TPC)
35 نوع العزل - داخلي
36 مادة العزل - ألياف السيراميك
37 سماكة العزل مم 100
38 العزل الصفائح المعدنية - ستانلس ستيل
39 درجة حرارة بيئة العمل الحد الأدنى - 20 درجة ، الحد الأقصى + 45 درجة
40 رطوبة بيئة العمل - أقل من 60٪
41 مزود الطاقة - 380VAC ، 3P + PE ، 50/60 هرتز
42 وزن كلغ 7980

6. نظام التحكم TPC (التحكم في العملية الحرارية)

6-1 مقدمة موجزة عن TPC

ستتم مراقبة مكونات أجهزة التعقيم وأجهزة الاستشعار والتحكم فيها بواسطة نظام التحكم TPC.TPC هو إصدار Windows XP / Win 7 من برنامج التحكم المحوسب الخاص بـ OLYMSPAN.

6-2 التحكم الفائق هو مفتاحك للأداء

سيوافق معظمهم على أنه في عالم تصنيع المواد المركبة ، يعد نظام التحكم مكونًا رئيسيًا لضمان أداء الأوتوكلاف وقابلية الاستخدام والموثوقية.حتى أفضل الأوتوكلاف سيصاب بالشلل بسبب نظام تحكم ضعيف الأداء ، خاصة عند معالجة كميات كبيرة من المركبات.بسبب هذه الحقيقة ، ركزت OLYMSPAN جزءًا كبيرًا من جهود البحث والتطوير لدينا على برنامج التحكم الخاص بنا والميزات / الإمكانات التي يمكنها تحسين أداء المعالجة والموثوقية والتصنيع الخالي من الهدر في أجهزة التعقيم.





6-3 عينة من صور الشاشة

يتم توفير صور الشاشة التالية لتنفيذ الأوتوكلاف المركب OLYMSPAN النموذجي.

عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدةعالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة



7.1 خزان تخزين الهواء للنيتروجين


7.1.1الأعلى.ضغط العمل 1.5 ميجا باسكال

Ø وضع التثبيت: عمودي

Ø السعة: 12 م3

Ø أقصى ضغط: 1.5 ميجا باسكال

Ø لضغط تشغيل الأوتوكلاف: 0.7 ميجا باسكال

Ø درجة حرارة تشغيل البيئة: -10 درجة مئوية - 50 درجة مئوية

Ø معيار التصنيع: GB150-2011 ، أوعية الضغط الصينية

7.1.2الأعلى.ضغط العمل 3.0 ميجا باسكال

Ø وضع التثبيت: عمودي

Ø السعة: 8M3

Ø أقصى ضغط: 3.0 ميجا باسكال

Ø لضغط تشغيل الأوتوكلاف: 1.1 ميجا باسكال

Ø درجة حرارة تشغيل البيئة: -10 درجة مئوية - 50 درجة مئوية

Ø معيار التصنيع: GB150-2011 ، أوعية الضغط الصينية

7.2 نظام تحضير الماء

7.2.1 مضخة مياه

Ø السعة: 8 طن / ساعة

Ø الرأس: 30 م

Ø الطاقة: 3 مراحل ، 380 فولت ، 1.5 كيلو وات

Ø المواد: SUS304

7.2.2 مرشح الوسائط المتعددة

Ø السعة: 5 طن / ساعة

Ø البعد: 1000 × 1800 مم

Ø المواد: البلاستيك المقوى بالألياف الزجاجية

Ø الكمية: 1 قطعة

Ø الملحقات: الأنابيب والصمامات

7.2.3 أفلتر كربون محفز

Ø السعة: 5 طن / ساعة

Ø البعد: 1000 × 1800 مم

Ø المواد: البلاستيك المقوى بالألياف الزجاجية

Ø الكمية: 1 قطعة

Ø الملحقات: الأنابيب والصمامات

7.2.4 مرشح تليين

Ø السعة: 5 طن / ساعة

Ø البعد: 1000 × 1800 مم

Ø المواد: البلاستيك المقوى بالألياف الزجاجية

Ø الكمية: 1 قطعة

Ø الملحقات: الأنابيب والصمامات

7.2.5 مجسات وأنابيب وصمامات وأدوات

7.3 نظام تبريد المياه المتداولة

يشمل هذا القسم مضخة مياه وبرج تبريد وخزان مياه وفلاتر وصمامات وأنابيب.

Ø النوع: دورة مفتوحة

Ø الكمية: 1 مجموعة

Ø معدل تدفق المضخة: 10 طن / ساعة

Ø رأس المضخة: 30 م

Ø معدل تدفق برج التبريد: 15 طن / ساعة

Ø حجم خزان المياه: 5cbm

7.4 جهاز المنصة والعربة ومواد التركيب

7.4.1 صيستخدم جهاز المنصة لعربة التحميل ، ويمكن أن يكون متحركًا.

7.4.2 تستخدم عربة التحميل والنقل الجزئي ،الطول 4 م.المادة عبارة عن فولاذ كربوني مع 10 وصلات تفريغ ، 10 وصلات قياس (فراغ) ، 20 وصلة للمزدوجات الحرارية

7.4.3 صمامات وأنابيب وشفة وحشية وجميع المواد اللازمة لتركيب الأوتوكلاف.

8وتكوينات الأوتوكلاف المركب

Ø الكمبيوتر الشخصي: Dell

Ø PLC: سيمنز

Ø المكون الكهربائي الرئيسي: شنايدر

Ø شل: GB150-2011 ، OLYMSPAN ، الصين

Ø السخان: التدفئة الكهربائية مع السخانات الأنبوبية.

Ø مادة العزل: ألياف السيراميك

Ø درع الحماية: الفولاذ المقاوم للصدأ

Ø مبادل التسخين: 304 من الفولاذ المقاوم للصدأ ، XUELANG ، الصين

Ø SCR: شيمادين ، الصين

Ø صمام كروي كهربائي هوائي قابل للتعديل: YAMATAKE ، اليابان

Ø وحدة تحكم PID: Omron ، اليابان

Ø مفتاح محدود: Omron ، اليابان

Ø محرك خاص: أولمسبان ، الصين

Ø الحرارية: أوميغا

Ø محول الضغط: KUNLUN ، الصين

Ø مضخة التفريغ: RUFUS.

9. التعبئة والتغليف

9-1. سيتم تغليف / تغليف المعدات بشكل صحيح مع الأخذ في الاعتبار النقل البحري والبري لمسافات طويلة والمعالجة الخشنة التي قد تحدث في غياب كلا الطرفين.

9-2. سيتم أخذ الحماية المناسبة من الرطوبة والصدأ والعفن والخدوش والاهتزاز وما إلى ذلك حتى تصل البضائع إلى موقع التثبيت في حالة جيدة.

9-3. سيتم رسم علامات الشحن وعلامات التحذير بوضوح ، وقائمة تعبئة مفصلة (بتنسيق

الإنجليزية) بشكل سليم ، إلى الخارج من التعبئة.

10. التسليم والتركيب وضمان الجودة

10-1.توصيل

فترة التسليم 80 بعد أيام من استلام الدفعة الأولى ؛ولكن لا يشمل وقت الشحن!

10-2.التركيب

10-2-1يستغرق التركيب والتشغيل شخصًا واحدًا × 20 يومًا (بحد أقصى) بمساعدة المشتري.يتم تنفيذ التدريب على الإنتاج خلال نفس الفترة.

10-2-2 يجب أن يتحمل المشتري تكلفة السفر الدولي ، بما في ذلك تذاكر الطيران ذهابًا وإيابًا والتأمين والصعود إلى الطائرة ووجبات فريق خدمة البائع.

10-3.ضمان الجودة

يقدم البائع ضمانًا للجودة لمدة 14 شهرًا ، يكون البائع خلالها مسؤولاً عن جميع أعطال المعدات بسبب الجودة الرديئة أو التصميم أو الخدمات غير المناسبة.

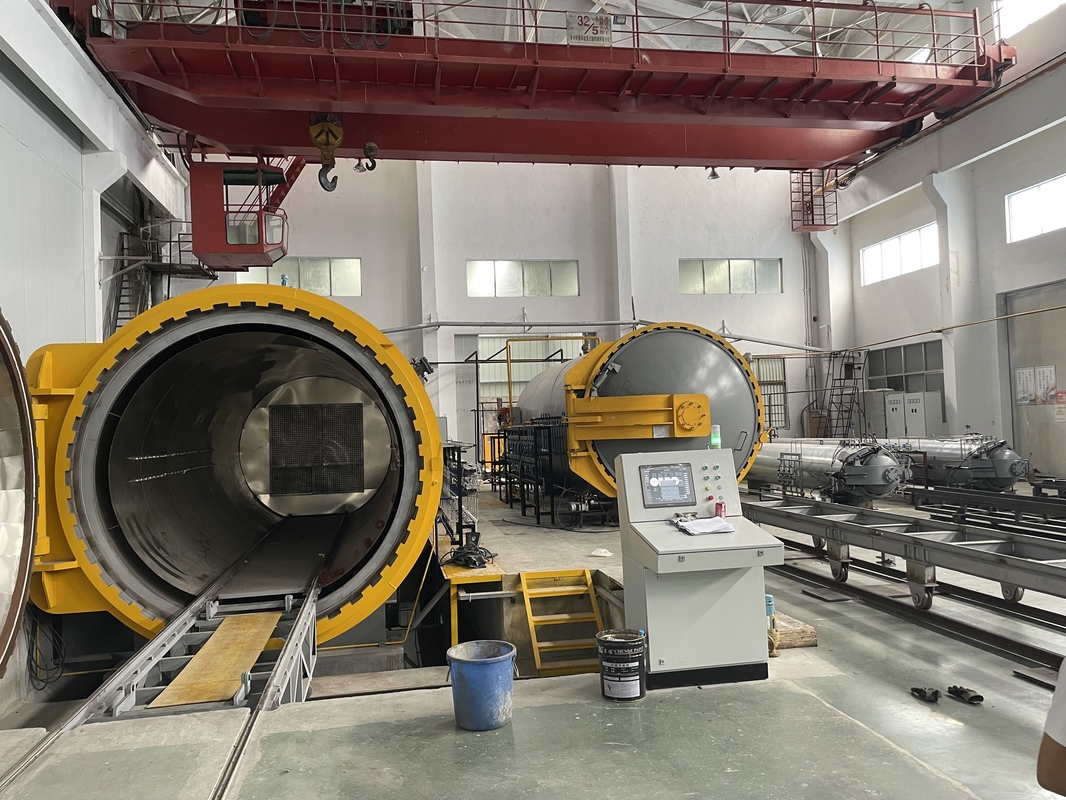

11. عرض ورشة العمل



عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة







12 - مدة السداد

يدفع المشتري قيمة العقد للبائع بالطرق التالية:

1. سيتم دفع 30٪ من القيمة الإجمالية عن طريق T / T كدفعة أولى.

2. 65٪ عند تقديم رسوم الموافقة بواسطة T / T OR LC.

3. 5٪ بعد قبول العميل ، أو 60 يومًا بعد التسليم كحد أقصى

يمكن النظر في الشروط البديلة ، على الرغم من أن تعديل الشروط قد يؤثر على السعر الإجمالي للنظام.

13. شروط الخدمة

13.1 الخدمة قبل البيع:

توفير البيانات الفنية النسبية للمعدات التي يختارها العميل.تصميم مخطط الأرضية والرسم العام الأساسي والاقتباس.

13.2 الخدمة للبيع:

بعد سريان العقد ، سنقوم بتنفيذ كل عنصر والحفاظ على المعايير ذات الصلة بصرامة في كل عملية تصنيع.ابق على اتصال مع العميل وتأكد من أن الحرفية والجودة والتكنولوجيا يمكن أن تلبي المتطلبات.

13.3 خدمة ما بعد البيع:

مساعدة العملاء للتثبيت والتدريب في الموقع.صيانة واصلاح لمدة عام.يجب على العميل دفع ثمن تذكرة الطيران ذهابًا وإيابًا والإقامة.

14. صحة الاقتباس

سيكون اقتباسنا متاحًا في 30 يوما بعد أن نرسلها إليك بطريقة رسمية: فاكس أو بريد إلكتروني أو ساعي.





15. سيتم شرح المزيد من الشروط والأحكام في العقد النهائي.



يشكرك فريق OLYMSPAN بأكمله على إتاحة الفرصة لك لتقديم هذا الاقتباس.يقدر كل عضو في الفريق فرصة العمل معك ويتطلع إلى فرصة تجاوز توقعاتك.إذا كان لديك أي أسئلة أو متطلبات أو أفكار ، فلا تتردد في الاتصال بالموقعين أدناه.

تفضلوا بقبول فائق الاحترام،

أليكس

JIANGSU OLYMSPAN THERMAL ENERGY EQUIPMENT CO. ، LTD.



عالية الأداء ألياف الكربون الأوتوكلاف 1.5X4M للطيران حالة جديدة





تفاصيل الاتصال
Jiangsu olymspan thermal energy equipment co.,ltd

اتصل شخص: Olymspan

الهاتف :: +8618168813582

إرسال استفسارك مباشرة لنا (0 / 3000)
