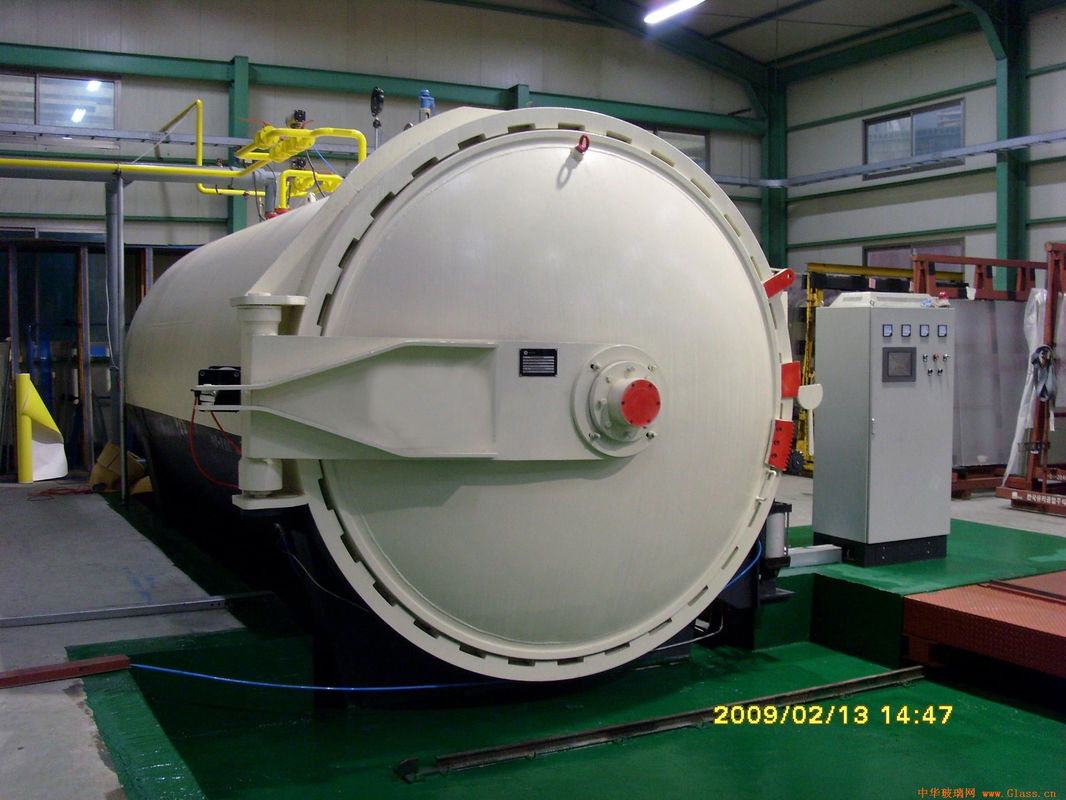

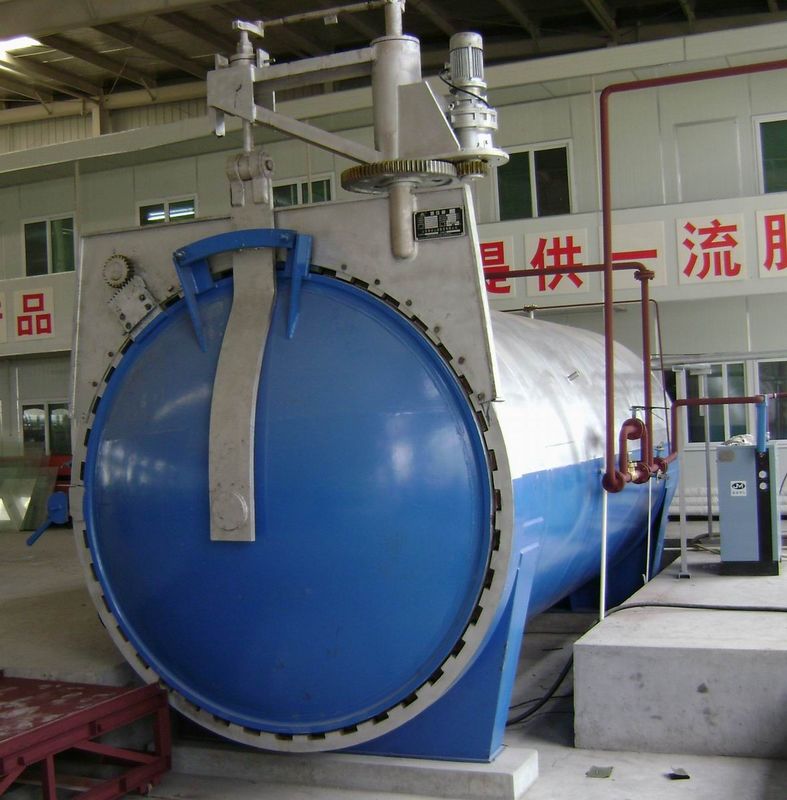

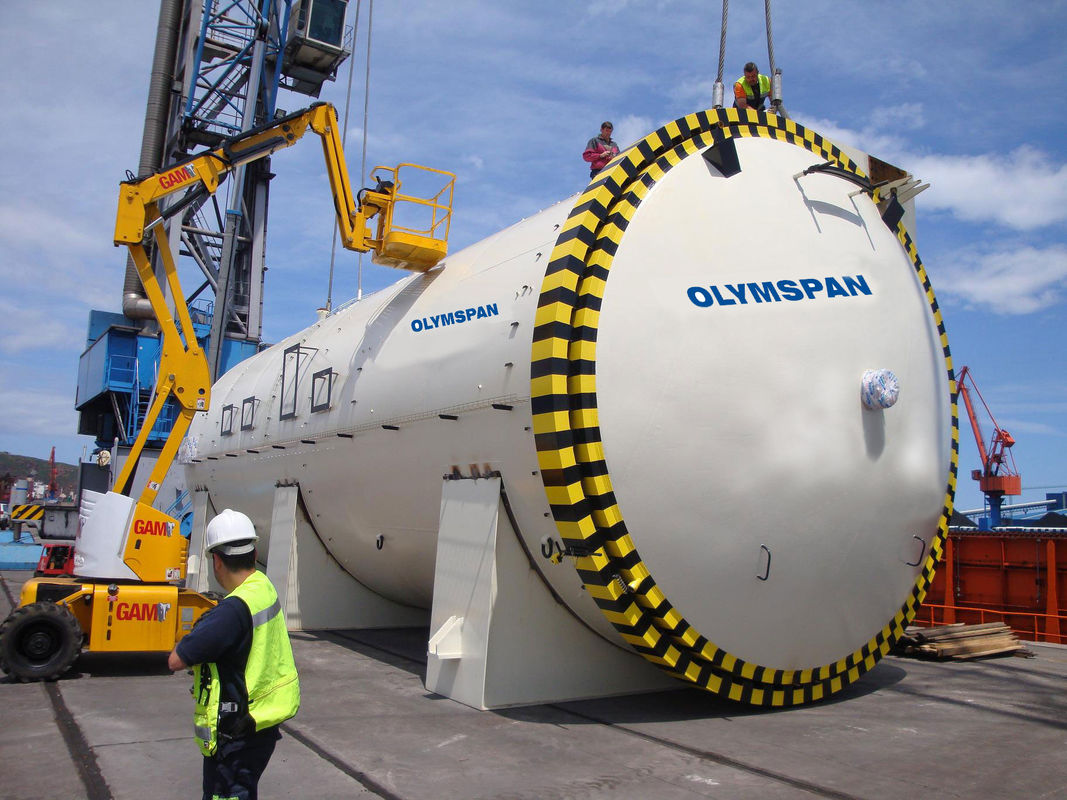

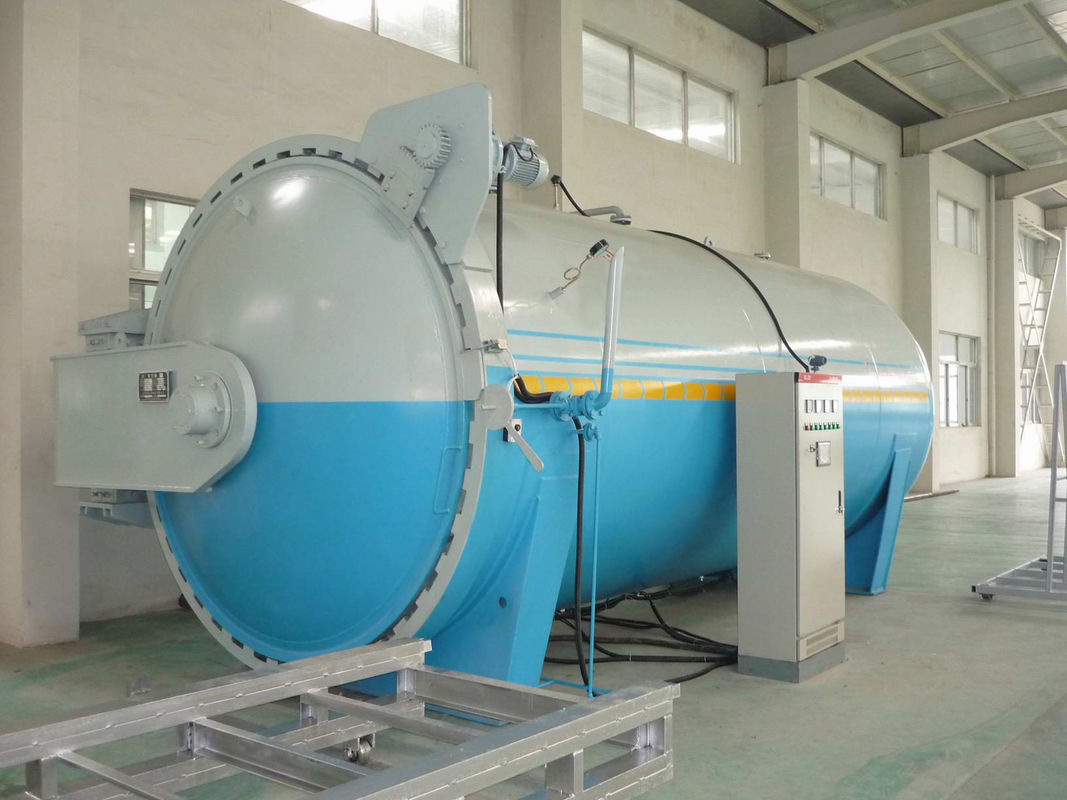

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف
ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف

صورة كبيرة :  ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OLYMSPAN
إصدار الشهادات: CE,ASME
رقم الموديل: FGZ
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD20,000-200,000/Set
تفاصيل التغليف: عارية
وقت التسليم: 90days
القدرة على العرض: 2Set / 90days

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف

وصف
المواد: المواد المعتمدة
تسليط الضوء:

الصناعية موصد

,

اﻷوتوكﻻف التلقائي

أوتوكلاف مركب ذو ضغط عالي φ 3.5MX18M ، أوتوكلاف فضائي



1مقدمة موجزة

خلال السنوات العشر الماضية شهدنا تطور مواد جديدة، ذات خصائص ميكانيكية وفيزيائية ممتازة.يجدون المزيد والمزيد من التطبيقاتنسمي المادة المركبة المنتج المتوفر من تعدين ألياف الكربون والراتنجات، والتي تم إعدادها بشكل مناسب وتشكيلها طبقات متداخلة من الألياف والراتنجات على القوالب أو النوى.

المجمع الذاتي هو معدات رئيسية للضغط الساخن لتشكيل ألياف الكربون والمواد المركبة المكونة من الراتنجات الراتنجية (البوليميد ، البيسماليميد ، الراتنجات الايبوكسي والمواد الراتنجية الحرارية ، إلخ) ، في الواقع ،يتم الحصول على جودة المنتج داخل المستودع الذاتي حيث يصل إلى زيادة في الخصائص الميكانيكية تصل إلى 20-30٪ مقارنة بأساليب البوليمرة الأخرىوالتي لا تنص على الضغط الخارجي للمنتج.

موثوقية ودقة الدورات التي يمكن الحصول عليها مع الصينوماك الأوتوكلاف، تسمح للوصول والحفاظ على معايير عالية للجودة للمنتج،الذي يستخدم على نطاق واسع في مجالات التكنولوجيا العالية مثل الطيران والفضاء، السيارات، الإلكترونيات، الأسلحة، المرور، المعدات الرياضية والطاقة الجديدة، الخ

2البيانات الأساسية

نموذج وحجم الأوتوكلاف المركب

Ø نموذج الأوتوكلاف: SN-CGF35130

Ø القطر الفعلي: 3500 ملم

الطول الفعلي: 13000ملم

تعريف: *القطر الفعلي هو القطر القابل للعمل في الأوتوكلاف.

*فعالةالطول هو أن يشير إلى أن تفعل الطول الفعلي للمواد المركبة.

أداء الإنتاج

Ø حجم المنتج: 3400mmx13000mm

الطاقة الكهربائية

*جهد التشغيل: حسب العميل

Ø قوة التحكم: حسب العميل

الطاقة الإجمالية: حسب العميل

إمدادات المياه والهواء

استهلاك المياه للتبريد: ~ 60m3/h

ضغط مياه التبريد: 3 بار إلى 6 بار كحد أقصى

Ø هواء التحكم في معدات التحكم: 5 ~ 7bar

Ø مصدر النيتروجين لأوتوكلاف: 15 بار

3الخصائص العامة وعملية العمل من الأوتوكلاف

3-1 سمة عامة

أوليمسبان الأوتوكلاف هو وعاء ضغط مغلق يمكن تسخينه بواسطة وحدة تسخين محاورية قسرية ، حيث يمكن التحكم في درجة الحرارة والضغط والفراغ بفعالية.بواسطة تصميم متقدم، تتكون من وحدة محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محركيمكن الحصول على درجة حرارة وضغط موحدة وفقا لعملية المنحنىيتم ضبط درجة الحرارة في مرحلة التدفئة والاحتفاظ والتبريد. يمكن تعيين منحدرات التدفئة / التبريد من قبل المشغل. يتم ضبط الضغط في مرحلة الضغط والاحتفاظ والإفراج.

3-2 عملية العمل

عملية العمل بأكملها من أوتوكلاف OLYMSPAN لديها 17 ((أو أكثر) أقسام. في كل قسم، يمكن تعيين قيمة درجة الحرارة والضغط والفراغ ووقت القطاع ومراقبتها من قبل HIM و PC،وسيتم إدراك عملية التشغيل بواسطة برنامجنا المطور حصراً والذي يعتمد على نظام التحكم بـ PLC لضمان التشغيل التلقائي الكامل.أوليمسبان الأوتوكلاف مناسب لتصنيع مواد مركبة مختلفة، ويمكن أيضا أن تضمن جودة المنتج المثالية.





ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 0



على سبيل المثال الوصفات:



ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 1



الفراغ1:أقل ضغط فراغ فاف2:أقصى ضغط فراغ

اضغط1: الضغط المسبق للضغط.2:الضغط النهائي

Temp1:درجة حرارة الجزء الأول Temp2:درجة حرارة الجزء الثاني

Temp3: درجة حرارة الجزء الثالث Temp4: درجة حرارة الجزء الرابع

Temp5: درجة حرارة التبريد والإفراج

T1: وقت الاحتفاظ بالجزء الأول T2:الحفاظ على وقت الجزء الثاني

T3: وقت الاحتفاظ بالجزء الثالث T4:الحفاظ على وقت الجزء الرابع



(1) وضع الفراغ من المواد المركبة والقوالب في كيس الفراغ، ثم وضعها في الأوتوكلاف معا، وأخيرا، تبدأ في الفراغ، والحصول على الفراغ إلى نقطة تعيين: الفراغ1

(2) بدء التدفئة، ارتفاع درجة الحرارة إلى نقطة تعيين:Temp1، في نفس الوقت، الضغط، ارتفاع الضغط إلى نقطة تعيين: اضغط.1، ومن ثم بدء المرحلة الأولى من الحفاظ ، وقت الحفاظ هو نقطة الإعداد T1.

(3) الانتهاء من المرحلة الأولى الحفاظ، ومواصلة التدفئة، ارتفاع درجة الحرارة إلى نقطة تعيين: Temp2، الفراغ إلى Vacu2 أو ضغط الغلاف الجوي، ومن ثم بدأ في بدء المرحلة الثانية الحفاظ،وقت الاحتفاظ هو نقطة الإعداد T2.

(4) الانتهاء من المرحلة الثانية للحفاظ، الضغط، ارتفاع الضغط إلى نقطة الإعداد: اضغط.2.

(5) مواصلة التسخين، ارتفاع درجة الحرارة إلى نقطة الإعداد: Temp3، بدأت مرحلة الاحتفاظ الثالثة، وقت الاحتفاظ هو نقطة الإعداد T3.

(6) بعد الانتهاء من المرحلة الثالثة من الاحتفاظ، استمر في التسخين، ارتفاع درجة الحرارة إلى نقطة الإعداد: Temp4، بدأ في بدء المرحلة الرابعة من الاحتفاظ، وقت الاحتفاظ هو نقطة الإعداد T4.

(7) انتهى من المرحلة الرابعة من الحفاظ، وبدأ مرحلة التبريد،حتى انخفضت درجة الحرارة إلى نقطة الإعداد:Temp5.

(8) إطلاق الهواء

3- 3 - وصفة المقبلات

يمكنك حفظ واختيار وصفة مختلفة.

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 2

3- 4 هيكل نظام التحكم

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 3

3- 5 مواصفات التشغيل

3-5-1الضغط

وسط الضغط: النيتروجين

Ø ضغط العمل القصوى::1.5Mpa (15bar)

أقصى ضغط تصميم:1.6Mpa (16bar)

- سرعة الضغط: 0-0.6بار/min متوسط السرعة من 0بار إلى ضغط العمل القصوى.

Ø معدل إزالة الضغط: 0-0.6بار/min متوسط المعدلات من ضغط العمل القصوى إلى 0بار.

3-5-2الحرارة

درجة حرارة العمل القصوى: 250 درجة مئوية

درجة حرارة الحاوية القصوى: 260 درجة مئوية

Ø سرعة التسخين: 0-3 درجة مئوية/دقيقة بناءً على متوسط درجة حرارة الهواء من الحي إلى 250 درجة مئوية وفي المستودع الذاتي مع 800 كيلوغرام من PCM و 1500 كيلوغرام من الصلب.

Ø معدل التبريد: 0-3 درجة مئوية/دقيقة بناءً على متوسط درجة حرارة الهواء من 250 درجة مئوية إلى 50 درجة مئوية وفي مستودع أوتوكلاف مع 800 كجم PCM و 1500 كجم من الصلب.

3-5-3الفراغ

Ø الحد من الفراغ: ≤-0.098Mpa

Ø الحد الأقصى للفراغ في العمل: 0.08Mpa

4تفاصيل المعدات

4-1 الهيكل العام





ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 4

حاوية ضغط

وعاء ضغط مع باب سريع الانفتاح، معتمد على قانون وعاء الضغط الصيني. الشهادة هي GB150-2011

4- 3 إغلاق الأبواب بسرعة

يتكون النظام بأكمله من أربعة أجزاء: زوج من شفرات العجلات ، والأجهزة المحركة ، وحلقة الختم ونظام الحماية من درجات الحرارة العالية.

Ø فتح الباب والإغلاق والقفل بالكهرباء. يتم التحكم به بواسطة نظام PLC.

خليط الختم مصنوع من مطاط السيليكون، مقاوم لدرجات الحرارة العالية.

يمكن تشغيلها يدوياً بواسطة المفاتيح الموجودة على الخزانة الكهربائية بالقرب من الباب أيضاً.

نوع الباب: فتحاليسار(واجه الباب

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 5

4- 4 نظام العزل

العزل: العزل الداخلي

مادة العزل:ألياف السيراميك

Ø صفيحة معدنية داخلية: الفولاذ المقاوم للصدأ، 1.0 ملم

Ø سمك العزل: 100 ملم

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 6

4-5. دعامات الأرضيات والسكك الحديدية

تحميل السكك الحديدية: 4000 كجم، يمكن تقديم تحميل أكبر اختياريًا.

Ø نوع السكك الحديدية::فولاذ ذو الزاوية المتساوية

Ø حمولة الأرضية: 400 كجم،يمكن تقديم حمولة أكبر اختياريًا.

Ø شكل دعامة الأرضية: لوحة مقطوعة (4 مليمتر)

نظام التدفئة

Øارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 7يتكون نظام التدفئة من ثلاث مناطق تسخين وعناصر التدفئة الموجودة في الجزء السفلي من الوعاء لسهولة الصيانة.

التدفئة الكهربائية، أجهزة تسخين أنبوبية غير قابلة للتشغيل

Ø العديد من البنوك التي يتم التحكم بها عن طريق SCR thyristor.

Ø التحكم النسبي، 0-100٪ الخروج.

Ø يتم التحكم في عملية التسخين بواسطة جهاز تحكم درجة الحرارة ، والوضع هو التحكم في PID ، ويتم تنظيمه بواسطة نظام PLC.





مكونات الضغط

صمام الدخول والإخراج ، يتم التحكم به نسبياً ، صمام الكرة القابل للتعديل الكهربائي الرئوي.

صمام العادم اليدوي، صمام كرة من 3 قطع.

Ø صمّاع العادم (ممتص الصوت) يجعل الضوضاء أقل من70DB، 1pc

محول ضغط: 1

دقة: +/- 50mbar (0.005Mpa)

Ø مقياس الضغط:1

Ø تسامح تحكم الضغط: ± 0.1بار

نظام التبريد(محولات الحرارة)

يقع مبادل الحرارة في الجزء السفلي من الأوتوكلاف لسهولة الصيانة.

محول حرارة من الفولاذ المقاوم للصدأ، جميع الأجزاء الداخلية المبللة من الفولاذ المقاوم للصدأ. أنابيب متعددة الصفوف.

صمام التبريد النسبي لتحكم التبريد الرئيسي.

Ø صمامات رذاذ الهواء والمياه الضبابية للتحكم في التبريد المسبق.

4-9. نظام الحمل القسري (نظام الدورة الهوائية)

Øقناة الهواء الساخن

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 8يختلف أوتوكلاف OLYMSPAN المركب عن الأوتوكلاف التقليدي. لا يتطلب قناة هواء شعاعية وبدلاً من ذلك يستخدم الأرضية كنظام توصيل الهواء إلى الأمام.هذه الميزات التصميم فريدة من نوعها تقلل من التكلفة للعميل، وجعل درجة الحرارة أكثر تكافؤا.

Øمروحة المحرك للدورة

المحرك مربوط بجسم المبرمج، وهو يدفع المروحة مباشرة.







Øالمعايير الرئيسية لمروحة المحرك الدائرة

الطاقة: 55 كيلوواط، التحكم في تحويل التردد

شكل الاتصال: متصل مباشرة ،

سرعة الدوران الاسمية:960r/min ((400V/50HZ)

عجلة المروحة: 6 # محرك الطرد المركزي،

ضغط الرياح:1450Pa،

معدل التدفق: 26850M3-حسناً

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 9

Øاغلاق الشهد وتبريده

محرك خاص مغلق بالكامل ، محامل مع سلسلة SKF عالية درجة الحرارة. البنية سهلة الصيانة. استخدام التبريد بالماء في العمل ،تبريد المياه في العمود مع مضخة مياه منفصلة ومفتاح التدفق ليتم تثبيته لمراقبة تدفق المياه وإيقاف الدورة تلقائيًا إذا لم يكن هناك تدفق مياه كاف.



مكونات مراقبة درجة الحرارة

Ø تسامح التحكم في درجة الحرارة: ± 2°C

ثرماكوبلز درجة حرارة الهواء: 1٪ ، ثابتة

النوع K، بما في ذلك مراقبة جهاز الكمبيوتر / التحكم، اكتساب البيانات

ثرماكوبل الحد الأقصى للسلامة: 1pc، ثابت

النوع K، بما في ذلك مراقبة / التحكم في PC

أجزاء الحرارة: 20 قطعة، يمكن تحريكها

النوع K، بما في ذلك مراقبة جهاز الكمبيوتر، واستحواذ البيانات، والتحكم.



نظام الفراغ

4-11-1منافذ مصدر الفراغ: 10 قطعة في المجموع

4-11-2كل ميناء مصدر يتضمن:

Ø 1⁄2" مفصل أنابيب الخيط الداخلي

صمام حجب يدوي خارجي، صمام كرة من 3 قطع، من الفولاذ المقاوم للصدأ

صمام تحديد الفراغ الذي يتم التحكم به بواسطة جهاز كمبيوتر، صمام كرة من 3 قطع، من الفولاذ المقاوم للصدأ.

صمام التحكم بالجهاز الشخصي، صمام كرة من ثلاث قطع، من الفولاذ المقاوم للصدأ.

أنابيب من الفولاذ المقاوم للصدأ

4-11-3منافذ محولات الفراغ: 10 قطعة في المجموع

4-11-4كل منفذ محول الفراغ يتضمن:

Ø 1/2 "مرفق أنابيب الخيط الداخلي

صمام حجب يدوي خارجي، صمام كرة من 3 قطع، من الفولاذ المقاوم للصدأ

أنابيب من الفولاذ المقاوم للصدأ، 1⁄2 "

4-11-5محول فراغ: 11 قطعة في المجموع

ضغط الدقة: 15بار

النطاق: 760 ملم هج إلى 15 بار

Ø دقة: +/- 15.6 ملم هج

4-11-6مرشح الفراغ: 11 قطعة في المجموع

لتطبيقات صقل المواد المركبة ذات محتوى متطاير مرتفع (أي البوليميدات عالية درجة الحرارة)سوف يكون مرشح الفراغ أكثر فعالية بكثير في تكثيف المواد المتطايرة والمذيبات خلال عمليات التجفيف عالية درجة الحرارة.

4-11-7كل مصدر فراغ يتم التحكم به بشكل فردي، ويمكن أن يتم ذلك بالفراغ والتهوية وكل منهما سيتم إيقافه بشكل فردي في حالة كيس الفراغ

4-11-8فصل التنظيف والقياس.

4-11-9اختبار تسرب الفراغ التلقائي قبل بدء دائرة.

نظام البرق

البرق في جميع أنحاء منطقة عمل الأوتوكلاف، هو 400 لوكس.

4-13 نظام التحكم

Ø تم تطوير نظام التحكم على أساس البحث والتطوير نحو مجال المواد المركبة،وهي تتكون من PLC واحد لإدارة عملية تلقائية وPC واحد للإشراف على النظام- تشغيل النظام بأكمله يعتمد على حزمة البرمجيات الحصرية التي تم تطويرها - TPC ((تحكم المعالجة الحرارية).

الوصول إلى الدخول المحمية بكلمة مرور، يمكن للمشغل تسجيل الدخول إلى النظام من خلال الوصول إلى نموذج تسجيل الدخول الأمني باستخدام اسم وكلمة مرور.

- التشغيل التلقائي بالكامل بما في ذلك التدفئة والضغط والفراغ والتهوية والتبريد والإخراج.معلومات التحقق من النزاهة وتشغيل أجهزة التحكم، مثل قطعة التغيير، نهاية التشغيل، الخ

Ø شاشة التشغيل اليدوي تسمح للمشغل بتحكم يدوي في درجة الحرارة والضغط والفراغ والمروحة والصمامات كما هو مسموح به.

Ø وفقا لمتطلبات عملية العمل المختلفة، فإنه يمكن تعيين وقت القطعة، وتحكم TC، قيمة درجة الحرارة، ومعدل درجة الحرارة، وقيمة الفراغ، وقيمة الضغط، ومعدل الضغط، الخ قبل التعقيد،ويمكن أيضا تعديل المعلمات على العملية الحية.

Ø يمكن أن يختار ويحفظ وصفة التجفيف المختلفة، ويظهر في الوقت الحقيقي والاتجاهات التاريخية للضغط والفراغ ودرجة الحرارة؛تخزين جميع بيانات المعالجة ووظيفة سجل غير الورقية يمكن أن تدرك الإبلاغ عن منحنى العمل ومعلمات العملية.

Ø يمكنه مراقبة جميع تصرفات الأجهزة ومعلومات نظام السلامة بشكل مستمر، مثل قفل الأمان، إغلاق الباب، قفل الباب وهلم جرا.

Ø يحتوي على نظام إنذار صوتي ومرئي وشاشة تشخيص وإيجاد الأخطاء، بما في ذلك إنذار زيادة درجة الحرارة والضغط المفرط ووظائف مختلفة لحماية السلامة، مثل تسرب الفراغ،أكثر من انحرافات دورة العلاج، فشل المكونات، الخ

Ø التحكم في التسخين يسمح للمشغل بالتحكم من المنتج أو الهواء أو القراءة الحد الأدنى لـ T / C ، TPC لديه التحكم TC ، يمكن للمشغل اختيار TC الهواء ، TC العالي ، أو TC المنخفض.

يمكن للعميل تشغيل التسجيل والإدخال والكتابة في معلومات المنتج، وتحقيق الشبكة الداخلية أو التحكم عن بعد.

Ø يمكنه تحقيق إصدار البيانات، والطباعة، وتحليل المتطلبات لتحسين جودة المنتج.

أوبس (إمدادات الطاقة غير المتقطعة) ، الطاقة:1000VA

4-14 أنظمة السلامة:

إغلاقات ميكانيكية وكهربائية لإغلاق الباب، وإغلاق الباب وإغلاق دليل الموقع، لا يمكن فتح المستودع الذاتي عند ضغط في المستودع الذاتي أعلى من 0.2 بار.

Ø سوف يكون الإنذار التلقائي عندما تواجه زيادة درجة الحرارة أو زيادة الضغط ؛ انخفاض التلقائي في درجة الحرارة عند زيادة درجة الحرارة ، والإفراج التلقائي عند زيادة الضغط.

Ø يحتوي على صمام طوارئ لتحرير الضغط.

صمام تخفيف الضغط، معتمد على CE

أجهزة إنذار ضغط الهواء المنخفضة، مفتاح الضغط المنخفض و إزالة الضغط المنخفض...

إشارة تشغيل محرك مروحة الدورة.

إنذار صوتي بصري عند فتح الباب وإغلاقه.

أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ أ

4-15. الطلاء

سيتم إعداد المجمع الذاتي لـ (أوليمسبان) و طلاءه بلون "أزرق داكن" عالي اللمعان. يمكن عرض اللون المطلوب من العميل اختياراً.

5البيانات التقنية الرئيسية للمستودع المركب

نموذج#SN-CGF1540 أوتوكلاف مركب

لا، لا، لا

الوصف

الوحدة

المواصفات والمعايير

1

قطر العمل الفعال

ملم

3500ملم

2

المدة الفعلية للعمل

ملم

13000ملم

3

مسافة مسار الأوتوكلاف

ملم

1960

4

ارتفاع المسار ((من الأرض إلى مستوى المسار)

ملم

1050

5

الارتفاع الأعلى ((من العربة إلى الجزء العلوي من الأوتوكلاف)

ملم

2700

5

ضغط التصميم

ام بي اي

1.6

6

ضغط العمل

ام بي اي

1.5

7

معدل الضغط (المتوسط)

بار/دقيقة

0.6

8

معدل انخفاض الضغط (المتوسط)

بار/دقيقة

0.6

9

مخرج صمام السلامة

ام بي اي

1.55

10

درجة حرارة التصميم

°C

260

11

درجة حرارة العمل

°C

250

12

أقصى معدل تسخين ((متوسط الهواء)

°C/min

3

13

معدل التبريد (متوسط الهواء)

°C/min

3

14

الحمل الحراري أثناء الاختبار

كيلوغرام

800 كجم من مادة الحديد المعدنية و 1500 كجم من الصلب

15

توحيد درجة الحرارة في الحالة الثابتة

°C

±2

16

درجة حرارة الغلاف الخارجي عند الحرارة القصوى

°C

<60

17

وضع فتح الباب السريع

....

الهيدروليكية

18

الوسيط العامل

....

الهواء المضغوط

19

وضع التسخين

....

الكهرباء ((الحمل + الإشعاع))

20

سخان

....

سخانات أنبوبية غير قابلة للشحن

21

طاقة التدفئة

KW

594

22

كمية محرك المروحة الدائرة

تم تعيين

1

23

قوة محرك المروحة الدائرة

KW

55

24

نوع المزدوج الحراري

....

النوع K

25

أجهزة حرارة درجة حرارة الهواء

قطعة

2

26

أجهزة الحرارة ذات درجة حرارة جزئية

قطعة

40

27

كمية محول الضغط

قطعة

1

28

خطوط الفراغ

قطعة

10

29

كمية مسبار الفراغ

قطعة

11

30

الصمامات التي يتم التحكم بها بواسطة PLC على كل خط فراغ

---

الفراغ والتهوية

31

ضغط الفراغ

ام بي اي

-صفر08

33

وضع التحكم القياسي

---

PLC+PC

34

برنامج التحكم

---

تحكم المعالجة الحرارية (TPC)

35

نوع العزل

---

الداخلية

36

مواد العزل

---

الألياف السيراميكية

37

سمك العزل

ملم

100

38

عازلة صفيحة معدنية

---

الفولاذ المقاوم للصدأ

39

درجة حرارة بيئة العمل

°C

الحد الأدنى 20 درجة مئوية، الحد الأقصى 45 درجة مئوية

40

رطوبة بيئة العمل

---

< 60%

41

إمدادات الطاقة

---

380VAC، 3P+PE، 50/60Hz

42

الوزن

كيلوغرام

17980

6. نظام تحكم TPC (تحكم العملية الحرارية)

6-1 مقدمة موجزة لـ TPC

سيتم مراقبة ومراقبة مكونات وأجهزة الاستشعار في الأوتوكلاف من قبل نظام التحكم في TPC. TPC هو إصدار Windows XP / Win 7 من برنامج التحكم المحوسب OLYMSPAN.

6-2 السيطرة الفائقة هي مفتاح أدائك

سيتفق معظمهم على أنه في عالم تصنيع المواد المركبة، يعد نظام التحكم عنصرًا رئيسيًا لضمان أداء الأوتوكلاف واستخداميته وموثوقيته.حتى أفضل أوتوكلاف سيتم تشويهه من قبل نظام التحكم ضعيف الأداءخاصة عند معالجة كميات كبيرة من المواد المركبة.تركز OLYMSPAN جزءا كبيرا من جهود البحث والتطوير على برنامج التحكم الخاص بنا والخصائص / القدرات التي يمكن أن تحسن أداء المعالجة، والموثوقية، والتصنيع الخفيف في الأوتوكلاف.



6-3 عينة صور الشاشة

يتم توفير صور الشاشة التالية لتنفيذ أوتوكلاف مركب نموذجي OLYMSPAN.

ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 10

  ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 11
7.1 خزان تخزين الهواء للنيتروجين
7. معدات مساعدة للاوتوكلاف

7.1.1ضغط العمل القصوى 1.5Mpa

Ø طريقة التثبيت: عمودية

الطاقة الكهربائية: 35 مليون3

ضغط أقصى: 1.5Mpa

للضغط التشغيلي في الأوتوكلاف:0.7Mpa

درجة حرارة التشغيل البيئية: -10°C 50°C

Ø معيار التصنيع: GB150-2011 ، وعاء ضغط صيني

7.1.2ضغط العمل القصوى 3.0 Mpa

Ø طريقة التثبيت: عمودية

سعة: 8M3

Ø ضغط أقصى: 3.0 Mpa

ضغط تشغيل الأوتوكلاف: 1.1Mpa

درجة حرارة التشغيل البيئية: -10°C 50°C

Ø معيار التصنيع: GB150-2011 ، وعاء ضغط صيني

7.2 نظام تحضير المياه

7.2.1مضخة الماء

الطاقة: 8 طن/ساعة

Ø الرأس: 30M

الطاقة: ثلاثي المراحل، 380 فولت، 1.5 كيلوواط

مادة: SUS304

7.2.2مرشح الوسائط المتعددة

الطاقة: 5 طن/ساعة

أبعاد: Φ1000×1800mm

مادة: البلاستيك المقوى بألياف الزجاج

Ø كمية: 1٪

Ø المكونات: الأنابيب والصمامات

7.2.3أمرشح الكربون المنشط

الطاقة: 5 طن/ساعة

أبعاد: Φ1000×1800mm

مادة: البلاستيك المقوى بألياف الزجاج

Ø كمية: 1٪

Ø المكونات: الأنابيب والصمامات

7.2.4مرشح الترقية

الطاقة: 5 طن/ساعة

أبعاد: Φ1000×1800mm

مادة: البلاستيك المقوى بألياف الزجاج

Ø كمية: 1٪

Ø المكونات: الأنابيب والصمامات

7.2.5أجهزة الاستشعار والأنابيب والصمامات والأدوات

7.3 نظام تبريد المياه الدائرة

هذا القسم يشمل مضخة المياه، برج التبريد، خزان المياه، المرشحات والصمامات والأنابيب.

Ø النوع: دورة مفتوحة

كمية: 1 مجموعة

معدل تدفق المضخة: 10 طن/ساعة

Ø رأس المضخة: 30 متر

معدل تدفق برج التبريد: 15 طن/ساعة

Ø حجم خزان المياه: 5 سي بي أم

7.4 جهاز المنصة والعربة ومواد التثبيت

7.4.1(ب)يستخدم جهاز latform ل عربة التحميل ، ويمكن أن تكون متحركة.

7.4.2يتم استخدام العربة لشحن الجزء ونقله،الطول هو 4 م. المواد هي فولاذ الكربون مع 10 اتصالات فراغ، 10 اتصالات قياس (فراغ) ، 20 اتصالات للثرموبيلات

7.4.3الصمامات والأنابيب والفلانج والغلاف وجميع المواد اللازمة لتركيب الأوتوكلاف

8,تكوينات الأوتوكلاف المركب

ب: ديل

PLC: سيمنز

المكون الكهربائي الرئيسي: شنايدر

Ø القشرة: GB150-2011، OLYMSPAN، الصين

أجهزة التسخين: التسخين الكهربائي في أجهزة التسخين الأنبوبية.

مادة العزل: ألياف السيراميك

Ø حماية الدروع: الفولاذ المقاوم للصدأ

مبادلة الحرارة: 304 الفولاذ المقاوم للصدأ، XUELANG، الصين

Ø SCR: SHIMADEN، الصين

صمام الكرة القابل للتعديل الكهربائي الرئوي: YAMATAKE، اليابان

Ø مراقب PID: Omron, اليابان

* التبديل المحدود: أومرون ، اليابان

محرك خاص: OLYMSPAN، الصين

الشريك الحراري: OMEGA

محول ضغط: كونلون، الصين

مضخة الفراغ: RUFUS.

9. التعبئة

9-1.سيتم تعبئة المعدات بشكل صحيح / لفها مع الأخذ بعين الاعتبار النقل البحري والبري لمسافات طويلة والتعامل الخام الذي قد يحدث في غياب الطرفين.

تسعة اثنانسيتم اتخاذ الحماية المناسبة من الرطوبة والصدأ والعفن والخدوش والاهتزاز ، وما إلى ذلك ، بحيث يمكن للسلع الوصول إلى موقع التثبيت في حالة جيدة.

تسعة ثلاثةعلامات الشحن والتحذير الموقعة سوف تكون مرسومة بوضوح، وقائمة التعبئة التفصيلية (في

(بالإنجليزية) سيتم تثبيتها بشكل جيد، إلى الخارج من التعبئة.

10التسليم والتركيب وضمان الجودة

التسليم

فترة التسليم هي80أيام بعد استلام الدفع المسبق؛ ولكن لا يشمل وقت الشحن!

التثبيت

10-2-1يستغرق التثبيت والتشغيل شخص واحد × 20 يومًا (كحد أقصى) بمساعدة المشتري. يتم تنفيذ تدريب الإنتاج خلال نفس الفترة.

10-2-2تكاليف السفر الدولي، بما في ذلك تذاكر الطيران ذهابًا وإيابًا، والتأمين، والصعود على متن الطائرة والوجبات لفريق خدمة البائع، يجب أن تكون على حساب المشتري.

ضمان الجودة

يقدم البائع ضمان الجودة لمدة 14 شهرًا ، خلالها يكون البائع مسؤولاً عن جميع فشل المعدات بسبب الجودة المنخفضة أو التصميم غير السليم أو الخدمات.





11. عرض ورشة العمل




  ارتفاع ضغط المركب الأوتوكلاف φ 3.5MX18M، الفضاء الأوتوكلاف 12











































































12 - مدة الدفع

يتم دفع قيمة العقد من قبل المشتري إلى البائع بالطرق التالية:

130% من القيمة الإجمالية سيتم دفعها بواسطة T/T كمدفوعة مقدمة.

265٪ عند تقديم رسومات الموافقة من قبل T/T أو LC.

35% بعد قبول العميل، أو 60 يوما بعد التسليم

يمكن النظر في شروط بديلة ، على الرغم من أن تعديل الشروط قد يؤثر على السعر الإجمالي للنظام.

13شروط الخدمة

13.1 الخدمة قبل البيع:

توفير بيانات تقنية نسبية لخيار المعدات من قبل العميل.

13.2 الخدمة في البيع:

بعد أن ينجح العقد، سنقوم بتنفيذ كل عنصر ونحافظ على المعايير ذات الصلة بدقة في كل عملية تصنيعالجودة والتكنولوجيا يمكن أن تلبي المتطلبات.

13.3 الخدمة بعد البيع:

مساعدة العميل في التثبيت والتدريب في الموقع. الصيانة والإصلاح لمدة سنة واحدة. يجب على العميل دفع تكاليف تذكرة الطيران ذهاب وعودة والإقامة.





14سيتم شرح المزيد من الشروط في العقد النهائي.



فريق "أوليمسبان" بأكمله يشكرك على الفرصة لتقديم هذا الاقتباسكل عضو في الفريق يقدر الفرصة للعمل معك ويتطلع إلى الفرصة لتجاوز توقعاتكإذا كان لديك أي أسئلة أو متطلبات أو أفكار، يرجى عدم التردد في الاتصال بالمتوقّع أدناه.























تفاصيل الاتصال
Jiangsu Olymspan Equipment Eechnology Co.,Ltd

اتصل شخص: Mr. Marco

الهاتف :: +8613861176509

الفاكس: 86-0519-88722330

إرسال استفسارك مباشرة لنا (0 / 3000)
